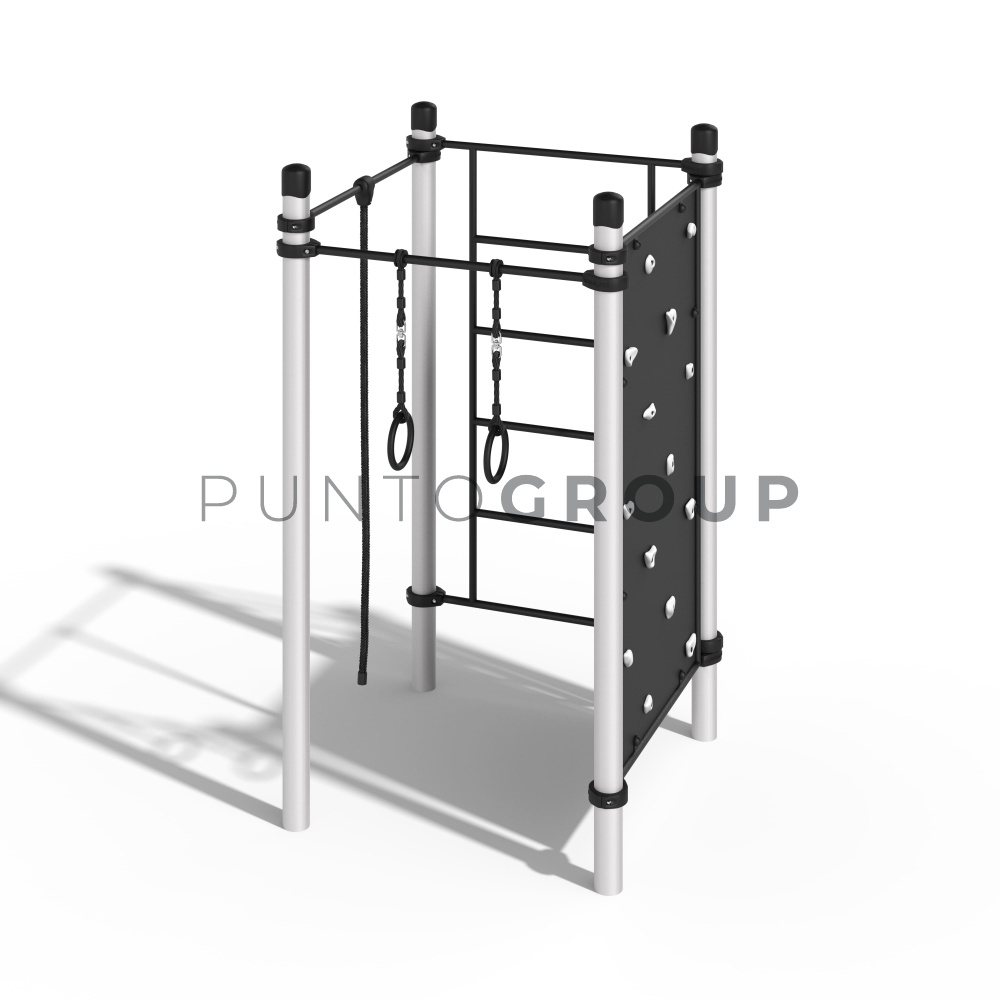

Канат, кольца, скалодром, шведская стенка KDSPRO-001

Комплекс типа «Воркаут» «Канат, кольца, скалодром, шведская стенка»: детский воркаут-комплекс.
Функциональные элементы комплекса:
Перекладины (3 ед.): L-1200 мм, D-34 мм, разноуровневые: H-2400 мм, 2400 мм, 2300 мм.
Шведская стенка: из перекладин с шагом 373 мм; ширина 1200 мм, высота 2073 мм.
Секция скалодрома: двусторонняя панель 1037×2005 мм из HPL толщиной 12 мм, цвет «Графит»: слои крафт-целлюлозы, пропитанные термореактивными смолами, спрессованы при высоких давлении и температуре в монолитный самонесущий лист плотностью около 1,4 г/см³, стойкий к ударам, влаге, УФ-излучению и перепадам температур; ширина секции 1200 мм, высота 2073 мм, крепится на высоте 2450 мм. Зацепы скалолазные: отлиты из композитного материала, рабочая поверхность выполнена шероховатой, антискользящей; зацеп крепится к панели болтом М10 с внутренним шестигранником (DIN 912), затягиваемым в закладную врезную гайку (DIN 1624) с обратной стороны панели с нормированным моментом затяжки (15–30 Н·м в зависимости от типоразмера зацепа), что допускает перестановку и замену зацепов при эксплуатации.
Канат для лазания — 12-прядный, чёрный, L-2000 мм, Ø40 мм; концы каната зафиксированы обжимной втулкой и защищены термоусадочной трубкой с клеевым слоем; кольца гимнастические — литые из ударопрочного УФ-стойкого ABS-пластика, наружный диаметр кольца 230 мм (внутренний — 180 мм); подвешены на регулируемых по длине стропах с металлическими пряжками; крепятся к перекладинам.
Опоры — алюминиевые опорные стойки Ø108 мм (толщина стенки 3 мм) из сплава 6063 (ГОСТ 4784-2019), изготовленные методом горячего прессования (экструзии) по ГОСТ 18482-2018; стойки выполнены с продольными наружными рифтами и внутренними рёбрами жёсткости, повышающими несущую способность при минимальной массе, и защитно-декоративным анодированным покрытием толщиной 20 мкм, стойким к атмосферным воздействиям. Опорные стойки — 4 шт., высотой 3300 мм. Верхний торец каждой опоры закрыт литой заглушкой из ударопрочного УФ-стойкого ABS-пластика; посадка заглушки — плотная, за счёт внутренних рёбер-выступов, компенсирующих допуски и овальность трубы.
Крепление: элементы комплекса фиксируются к опорным стойкам литыми разъёмными хомутами — зажимами из двух алюминиевых полуколец, стягиваемых оцинкованными зажимными винтами (ГОСТ ISO 4042-2015); соединение разъёмное. Каждое полукольцо по внутреннему диаметру снабжено пластиковой вставкой, усиленной рёбрами жёсткости; полимерные вставки снижают трение и исключают повреждение защитно-декоративных покрытий стойки и сопрягаемых элементов при монтаже и эксплуатации. Хомуты окрашены полимерно-порошковой краской, цвет — RAL 9005 (муар).
Покрытие перекладин (3 ед.) и шведской стенки: все стальные детали проходят полный трёхстадийный цикл антикоррозионной подготовки и защиты:
1) Дробеструйная обработка — очистка всей поверхности стальной дробью с удалением окалины, ржавчины и загрязнений до степени Sa 2½ по ISO 8501-1 (степень 2 по ГОСТ 9.402-2004) и формированием шероховатого «анкерного» профиля Rz 30–50 мкм; только дробеструйная очистка обеспечивает требуемую адгезию покрытий — нанесение покрытий по неочищенной поверхности не допускается.
2) Грунтование — нанесение антикоррозионной эпоксидной цинконаполненной грунтовки (ГОСТ 34667.5-2021; содержание цинка не менее 89%) толщиной слоя 40–80 мкм, обеспечивающей стойкость металла к коррозии; грунт является обязательным подслоем перед порошковым окрашиванием.
3) Порошковое окрашивание — нанесение финишного полимерно-порошкового покрытия (ГОСТ 9.410-88) толщиной 80–100 мкм с последующей полимеризацией; цвет — RAL 9005 (муар).
